МУ110-6У. Модуль аналогового виведення

МУ110-6У. Модуль аналогового виведення

    Замовити товар

    Придбати обладнання по всіх товарних позиціях

    тел.:
    +38 (057)-341-60-64,
    +38 (068)-854-12-07,
    +38 (050) 343-40-50,
    Ціну уточнюйте у менеджера:
    Прилад призначений для перетворення цифрових сигналів, які передаються по мережі RS-485, в аналогові сигнали діапазоном від 0 до 10 В для управління виконавчими механізмами або для передачі сигналів приладів реєстрації та самописцям. Прилад внесений до Державного реєстру засобів вимірювальної техніки. Прилад призначений для перетворення цифрових сигналів, які передаються по мережі RS-485, в аналогові сигнали діапазоном від 0 до 10 В для управління виконавчими механізмами або для передачі сигналів приладів реєстрації та самописцям. МУ110 працює в мережі RS-485 за протоколами ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. МУ110 не є Майстром мережі, тому мережа RS-485 повинна мати Майстер мережі, наприклад, ПК із запущеною на ньому SCADA-системою, контролер або регулятор. Як майстри мережі можуть використовуватися контролери ОВЕН ПЛК і т.п. До МУ110 надається безкоштовний ОРС-драйвер і бібліотека стандарту WIN DLL, які рекомендується використовувати при підключенні приладу до SCADA-системам і контролерам інших виробників. Конфігурація МУ110 здійснюється за допомогою ПК через адаптер інтерфейсу RS-485 / RS-232 або RS-485 / USB (наприклад, ОВЕН АСЗ-М або АС4, відповідно) за допомогою програми «Конфігуратор М110», що входить в комплект поставки. Прилад відповідає вимогам по стійкості до впливу перешкод відповідно ГОСТ Р 51522 для обладнання класу А. відповідно) за допомогою програми «Конфігуратор М110», що входить в комплект поставки. Прилад відповідає вимогам по стійкості до впливу перешкод відповідно ГОСТ Р 51522 для обладнання класу А. відповідно) за допомогою програми «Конфігуратор М110», що входить в комплект поставки. Прилад відповідає вимогам по стійкості до впливу перешкод відповідно ГОСТ Р 51522 для обладнання класу А.

    Основні особливості модуля аналогового виведення ОВЕН МУ110-6У

    • 6 каналів 0-10 В.
    • Напруга живлення: ~ 220 В або = 24 В (універсальне джерело живлення)
    Найменування значення
    Напруга живлення: МУ110-224.6У 90 ... 264 В змінного струму (номінальна напруга 220 В) частотою 47 ... 63Гц або 20 ... 375 В постійного струму (номінальна напруга 24 В)
    Споживана потужність, ВА, не більше 6
    Кількість аналогових вихідних елементів 6
    Тип аналогових вихідних елементів ЦАП «параметр - напруга 0 ... 10 В»
    Основна приведена похибка ЦАП,%, не більше ± 0,5
    Опір навантаження, що підключається до виходу, кОм, не менш 2
    Діапазон напруг живлення виходу, В 12 ... 36
    Інтерфейс зв'язку з комп'ютером RS-485
    Максимальна швидкість обміну по інтерфейсу RS-485, б / с 115200
    Протокол зв'язку, який використовується для передачі інформації ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
    Ступінь захисту корпусу IP20
    Габаритні розміри приладу, мм 63х110х73
    Температура оточуючого повітря Від мінус 10 до +55 ° С;
    Гарантійний термін, років 2

    Прилад експлуатується при наступних умовах:

    • закриті вибухобезпечні приміщення без агресивних парів і газів;
    • температура навколишнього повітря від мінус 10 до +55 ° С;
    • верхня межа відносної вологості повітря 80% при 25 ° С і більш низьких температурах без конденсації вологи;
    • атмосферний тиск від 86 до 106,7 кПа.

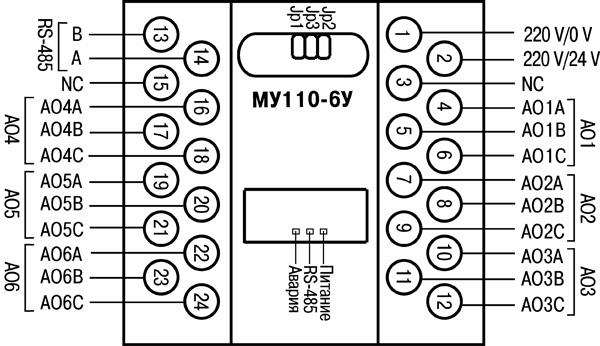

    Загальний креслення МУ110-6У

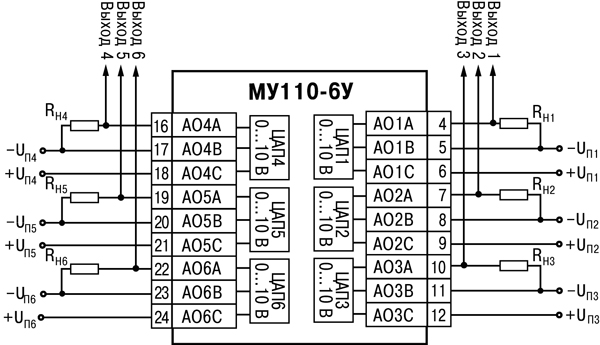

    Схема підключення до ВЕ типу ЦАП 0 ... 10 В
