МУ110-32Р. Модуль дискретного виводу

МУ110-32Р. Модуль дискретного виводу

    Замовити товар

    Придбати обладнання по всіх товарних позиціях

    тел.:
    +38 (057)-341-60-64,
    +38 (068)-854-12-07,
    +38 (050) 343-40-50,
    Ціну уточнюйте у менеджера:
    Прилад призначений для управління за сигналами з мережі RS-485 вбудованими дискретними ВЕ, використовуваними для підключення виконавчих механізмів з дискретним керуванням.

    Основні особливості модуля дискретного виводу ОВЕН МУ110-32Р

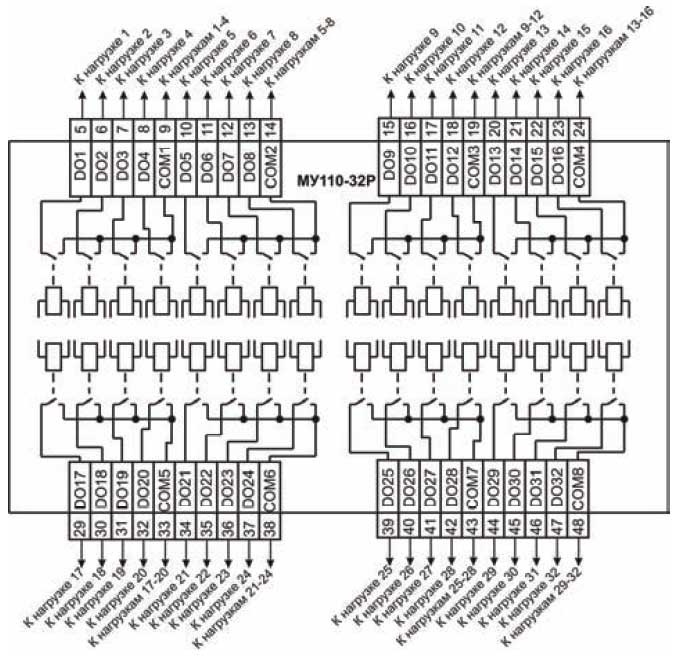

    • 32 каналу дискретного виводу, групова розв'язка
    • Типи вихідних елементів: Р - е / м реле 3 А ~ 250 В або = 30 В
    • Можливість видачі ШІМ-сигналу з будь-якого виходу

    Вбудовані ВЕ можуть працювати в режимі ШІМ. МУ110 працює в мережі RS-485 за протоколами ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. МУ110 не є Майстром мережі, тому мережа RS-485 повинна мати Майстер мережі, наприклад, ПК із запущеною на ньому SCADA-системою, контролер або регулятор. До МУ110 надається безкоштовний ОРС-драйвер і бібліотека стандарту WIN DLL, які рекомендується використовувати при підключенні приладу до SCADA-системам і контролерам інших виробників. Конфігурація МУ110 здійснюється на ПК через адаптер інтерфейсу RS-485 / RS-232 або RS-485 / USB (наприклад ОВЕН АСЗ-М або АС4) за допомогою програми «Конфігуратор М110», що входить в комплект поставки.



    Напруга живлення

    МУ110-220.32Р 90 ... 264 В змінного струму (номінальна напруга 220 В) частотою 47 ... 63Гц
    МУ110-24.32Р 18 ... 29 В постійного струму (номінальна напруга 24 В)



    Найменування значення
    Напруга живлення:
    МУ110-220.32Р 90 ... 264 В змінного струму (номінальна напруга 220 В) частотою 47 ... 63Гц
    МУ110-24.32Р 18 ... 29 В постійного струму (номінальна напруга 24 В)
    Споживана потужність, ВА, не більше:
    МУ110-220.32Р 25
    МУ110-24.32Р 20
    Кількість дискретних вихідних елементів 32
    Параметри дискретних виходів (електромагнітних реле) 3 А при напрузі не більше 250 В 50 Гц і cosj> 0,4 ​​або 3 А при постійній напрузі не більше 30 В
    Інтерфейс зв'язку з комп'ютером RS-485
    Максимальна швидкість обміну по інтерфейсу RS-485, б / с 115200
    Протокол зв'язку, який використовується для передачі інформації ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
    Ступінь захисту корпусу IP20
    Габаритні розміри приладу, мм (140x110x73) ± 1
    Маса приладу, кг, не більше 0,5
    Середній термін служби, років 8

    УМОВИ ЕКСПЛУАТАЦІЇ ПРИЛАДУ

    Прилад експлуатується при наступних умовах:

    • закриті вибухобезпечні приміщення без агресивних парів і газів;
    • температура навколишнього повітря від мінус 10 до +55 ° С;
    • верхня межа відносної вологості повітря 80% при 25 ° С і більш низьких температурах без конденсації вологи;
    • атмосферний тиск від 86 до 106,7 кПа.
