Прилади можуть бути використані для побудови автоматизованих систем збору даних в різних областях промисловості, сільського та комунального господарства, на транспорті. МВ110 працює в мережі RS-485 за протоколами ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. МВ110 не є Майстром мережі, тому мережа RS-485 повинна мати Майстер мережі, наприклад, ПК із запущеною на ньому SCADA-системою, контролер. Як Майстри мережі можуть використовуватися контролери ОВЕН ПЛК і т.п. До МВ110 надається безкоштовний ОРС-драйвер і бібліотека стандарту WIN DLL, які рекомендується використовувати при підключенні приладу до SCADA-системам і контролерам інших виробників. Конфігурація МВ110 здійснюється на ПК через адаптер інтерфейсу RS-485 / RS-232 або RS-485 / USB (наприклад, ОВЕН АСЗ-М або АС4, відповідно) за допомогою програми «Конфігуратор М110»,
Основні особливості модуля вводу аналогових сигналів ОВЕН МВ110-2А
- 2 универсальных канала аналогового ввода
- Типы входных сигналов: термопреобразователи сопротивления, термопары, унифицированные сигналы напряжения и тока (требуют использования внешнего резистора 50 Ом), сопротивление до 5 кОм:
- Термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
- Термопреобразователи сопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000
- Унифицированные сигналы: 4-20 мА, 0-20 мА, 0-5 мА, +/-50мВ, 0-1 В
- Напряжение питания: ~220 В/=24 В (универсальный источник питания)
- Встроенный источник питания датчиков: =24 В, 50 мА для модификации МВ110-2А
Рекомендації до використання
- Для увеличения числа входов любых модификаций ОВЕН ПЛК
- Для віддаленого вводу сигналів при підключенні до SCADA-системам і іншому ПО
- Для передачі даних на панелі оператора
- Для роботи з будь-яким обладнанням, що підтримує інтерфейс RS-485 і протоколи обміну ModBus-ASCII, ModBus-RTU, DCON, ОВЕН
Технічні характеристики приладу
| Найменування | значення |
| Напруга живлення: | 90 ... 264 В змінного струму (номінальна напруга 220 В) частотою 47 ... 63Гц або 20 ... 375 В постійного струму (номінальна напруга 24 В) |
| Споживана потужність, ВА, не більше | 6 |
| Кількість аналогових входів | 2 |
| Час опитування одного входу *: | |
| - термометри опору, з, не більше | 0,8 |
| - термоелектричні перетворювачі і уніфіковані сигнали постійного напруги і струму, с, не більше | 0,4 |
| Межа основної зведеної похибки при вимірюванні: | |
| - термоелектричними перетворювачами,% | +0,5 |
| - термометрами опору і уніфікованими сигналами постійної напруги і струму,% | +0,25 |
| Напруга вбудованого джерела живлення, В | 24 ± 3 |
| Струм вбудованого джерела живлення, мА, не більше | 50 |
| Інтерфейс зв'язку з комп'ютером | RS-485 |
| Максимальна швидкість обміну по інтерфейсу RS-485, б / с | 115200 |
| Протокол зв'язку, який використовується для передачі інформації | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON |
| Ступінь захисту корпусу | IP20 з боку передньої панелі, IP00 з боку клемної колодки |
| Габаритні розміри приладу, мм | (63х110х73) ± 1 |
| Маса приладу, кг, не більше | 0,5 |
| Середній термін служби, років | 8 |
* Опитування входів відбувається послідовно, тобто опитування двох входів займе час, що дорівнює сумі опитувань входу 1 і входу 2.
Використовувані на вході сигнали постійного струму, напруги та опору
| Найменування | Діапазон вимірювань, % | Значення одиниці молодшого розряду, од. вим. | Межа основної зведеної похибки,% |
| Сигнал постійної напруги | |||
| -50 ... + 50 мВ | 0 ... 100 | 0,1 | ± 0,25 |
| уніфіковані сигнали | |||
| 0 ... 1 В | 0 ... 100 | 0,1 | +0,25 |
| 0 ... 5 мА | 0 ... 100 | 0,1 | +0,25 |
| 0 ... 20 мА | 0 ... 100 | 0,1 | |
| 4 ... 20 мА | 0 ... 100 | 0,1 | |
| сигнал опору | |||
| 0 ... 5000 Ом | 0,5 * ... 100 | 0,1 | ± 0,25 |
* Діапазон опору від 0 до 25 Ом сприймається приладом як коротке замикання датчика.
Використовувані на вході первинні перетворювачі (датчики)
| Найменування | Діапазон
вимірювань, оС |
Значення одиниці молодшого
розряду, оС |
Межа основної зведеної похибки,% |
| Cu 50 (a = 0,00426 оС -1) | -50 ... + 200 | 0,1 | +0,25 |
| 50М (a = 0,00428 оС -1) | -200 ... + 200 | 0,1 | |
| Pt 50 (a = 0,00385 оС -1) | -200 ... + 850 | 0,1 | |
| 50П (a = 0,00391 оС -1) | -240 ... + 1100 | 0,1 | |
| Cu 100 (a = 0,00426 оС -1) | -50 ... + 200 | 0,1 | |
| 100М (a = 0,00428 оС -1) | -200 ... + 200 | 0,1 | |
| Pt 100 (a = 0,00385 оС -1) | -200 ... + 850 | 0,1 | |
| 100П (a = 0,00391 оС -1) | -240 ... + 1100 | 0,1 | |
| Ni 100 (a = 0,00617 оС -1) | -60 ... + 180 | 0,1 | |
| Pt 500 (a = 0,00385 оС -1) | -200 ... + 850 | 0,1 | |
| 500П (a = 0,00391 оС -1) | -250 ... + 1100 | 0,1 | |
| Cu 500 (a = 0,00426 оС -1) | -50 ... + 200 | 0,1 | |
| 500М (a = 0,00428 оС -1) | -200 ... + 200 | 0,1 | |
| Ni500 (a = 0,00617 оС -1) | -60 ... + 180 | 0,1 | |
| Cu 1000 (a = 0,00426 оС -1) | -50 ... + 200 | 0,1 | |
| 1000М (a = 0,00428 оС -1) | -200 ... + 200 | 0,1 | |
| Pt 1000 (a = 0,00385 оС -1) | -200 ... + 850 | 0,1 | |
| 1000П (a = 0,00391 оС -1) | -250 ... + 1100 | 0,1 | |
| Ni 1000 (a = 0,00617 оС -1) | -60 ... + 180 | 0,1 | |
| TХК (L) | -200 ... + 800 | 0,1 | +0,5 |
| TЖК (J) | -200 ... +1200 | 0,1 | |
| TНН (N) | -200 ... + 1300 | 0,1 | |
| TХА (К) | -200 ... + 1360 | 0,1 | |
| Tпп (S) | -50 ... + 1750 | 0,1 | |
| Tпп (R) | -50 ... + 1750 | 0,1 | |
| Tпр (В) | +200 ... +1800 | 0,1 | |
| Tвр (А-1) | 0 ... +2500 | 0,1 | |
| Tвр (А-2) | 0 ... +1800 | 0,1 | |
| Tвр (А-3) | 0 ... +1800 | 0,1 | |
| TМК (Т) | -250 ... + 400 | 0,1 |
Умови експлуатації приладу
Прилад експлуатується при наступних умовах:
- закриті вибухобезпечні приміщення без агресивних парів і газів;
- температура навколишнього повітря від мінус 10 до +55 ° С;
- верхня межа відносної вологості повітря 80% при 25 ° С і більш низьких температурах без конденсації вологи;
- атмосферний тиск від 86 до 106,7 кПа.

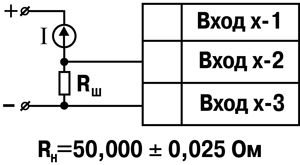

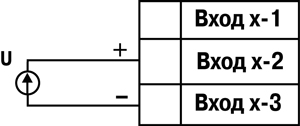

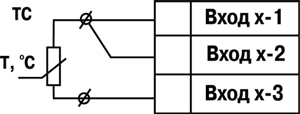

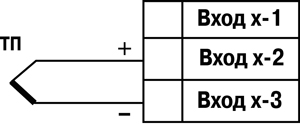

Схема підключення
