Прилад призначений для вимірювання напруги, сили струму, частоти, потужності, фазового кута і коефіцієнта потужності в однофазних мережах, перетворення виміряних параметрів в цифровий код і передачі результатів вимірювань в мережу RS-485. Прилад може бути використаний у складі вимірювальних систем контролю і управління технологічними процесами на промислових підприємствах і на об'єктах житлово-комунального і сільського господарства. Прилад не є Майстром мережі, тому мережа RS-485 повинна мати Майстер мережі, наприклад, ПК із запущеною на ньому SCADA-системою, контролер або регулятор. До приладу надається безкоштовний ОРС-драйвер і бібліотека стандарту WIN DLL, які рекомендується використовувати при підключенні приладу до SCADA-системам і контролерам інших виробників. Конфігурація приладу здійснюється на ПК через адаптер інтерфейсу RS-485 / RS-232 або RS-485 / USB (наприклад, ОВЕН АСЗ-М або АС4) за допомогою програми «Конфігуратор М110», що входить в комплект поставки. Прилад відповідає вимогам по стійкості до впливу перешкод відповідно до ГОСТ Р 51522 для обладнання класу А. Модулі МЕ110 орієнтовані в першу чергу на вітчизняного споживача МЕ110 є власною розробкою найбільшого вітчизняного виробника засобів промислової автоматизації - компанії ОВЕН. Все це означає: Модулі МЕ110 орієнтовані в першу чергу на вітчизняного споживача МЕ110 є власною розробкою найбільшого вітчизняного виробника засобів промислової автоматизації - компанії ОВЕН. Все це означає: Модулі МЕ110 орієнтовані в першу чергу на вітчизняного споживача МЕ110 є власною розробкою найбільшого вітчизняного виробника засобів промислової автоматизації - компанії ОВЕН. Все це означає:
- зручність придбання через широку дилерську мережу;
- гарантійне і післягарантійне обслуговування в сервісних центрах по всій Україні;
- детальну документацію повністю російською мовою;
- грамотну технічну підтримку і навчання.
Найменування | значення |
Напруга живлення | від 90 до 264 В змінного струму (номінальні значення 110, 220 або 240) частотою від 47 до 63 Гц (номінальні значення 50 і 60 Гц) або від 20 до 375 В постійного струму (номінальна напруга 24 В) |
Споживана потужність, ВА, не більше | 5 |
Час опитування, з, не більше | 1 |
Кількість каналів вимірювання | 1 |
інтерфейс зв'язку | |
Інтерфейс зв'язку з майстром мережі | RS-485 |
Максимальна кількість приладів, одночасно підключаються до мережі RS-485, не більше | 32 |
Максимальна швидкість обміну по RS-485, біт / с | 115200 |
Протоколи зв'язку, що використовуються для передачі інформації | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON |
конструктивне виконання | |
Габаритні розміри приладу, мм | 110' 76 '27 |
Маса приладу, кг, не більше | 0,5 |
Ступінь захисту корпусу | IP20 з боку передньої панелі, IP00 з боку клемної колодки |
Середній термін служби, років | 10 |
Середнє напрацювання на відмову, годин | 50000 |
Реальні показники можуть відрізнятися
вимірюваний параметр | Діапазон вимірювань | Основна похибка вимірювань,% | |
пряме підключення | Підключення з використанням трансформаторів | ||
Змінна напруга, В | від 40 до 400 | від 40 × 10-3 до 4000 × 103 | ± 0,5 |
Змінний струм, А | від 0,02 до 5 | від 2 × 10-5 до 5 × 105 | ± 0,5 |
Активна потужність, Вт | від 20 до 2000 | від 8 × 10-8 до 2 × 107 | ± 1,0 |
Реактивна потужність, вар | від 20 до 2000 | від 8 × 10-8 до 2 × 107 | ± 1,0 |
Повна потужність, ВА | від 20 до 2000 | від 8 × 10-8 до 2 × 107 | ± 1,0 |
Частота, Гц | від 45,00 до 65,00 | від 45,00 до 65,00 | ± 0,5 |
Коефіцієнт потужності (cos φ) | від 0 до 1,000 | від 0 до 1,000 | ± 2,0 |
Прилад експлуатується при наступних умовах:
- закриті вибухобезпечні приміщення без агресивних парів і газів;
- температура навколишнього повітря від мінус 20 до + 50 ° С;
- верхня межа відносної вологості повітря 80% при 35 ° С і більш низьких температурах без конденсації вологи;
- атмосферний тиск від 84 до 106,7 кПа.

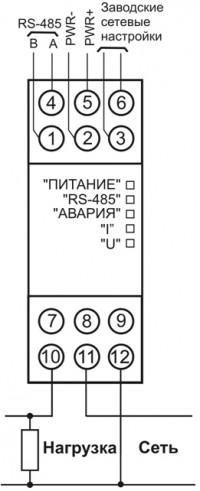

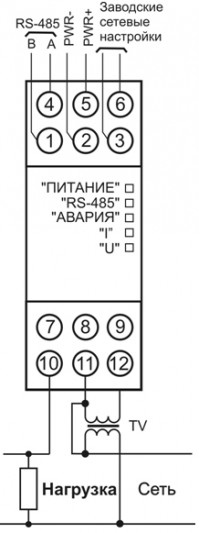

Підключення приладу до однофазної мережі Підключення приладу до однофазної мережі через узгоджувальний трансформатор напруги
Підключення приладу до однофазної мережі через узгоджувальний трансформатор струму Підключення приладу до однофазної мережі через погоджують трансформатори струму і напруги
