Прилад призначений для перетворення цифрових сигналів, які передаються по мережі RS-485, в аналогові сигнали діапазоном від 4 до 20 мА для управління виконавчими механізмами або для передачі сигналів приладів реєстрації та самописцям. Прилад призначений для перетворення цифрових сигналів, які передаються по мережі RS-485, в аналогові сигнали діапазоном від 4 до 20 мА для управління виконавчими механізмами або для передачі сигналів приладів реєстрації та самописцям. МУ110 працює в мережі RS-485 за протоколами ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. МУ110 не є Майстром мережі, тому мережа RS-485 повинна мати Майстер мережі, наприклад, ПК із запущеною на ньому SCADA-системою, контролер або регулятор. Як майстри мережі можуть використовуватися контролери ОВЕН ПЛК і т.п. До МУ110 надається безкоштовний ОРС-драйвер і бібліотека стандарту WIN DLL, які рекомендується використовувати при підключенні приладу до SCADA-системам і контролерам інших виробників. Конфігурація МУ110 здійснюється за допомогою ПК через адаптер інтерфейсу RS-485 / RS-232 або RS-485 / USB (наприклад, ОВЕН АСЗ-М або АС4, відповідно) за допомогою програми «Конфігуратор М110», що входить в комплект поставки. Прилад відповідає вимогам по стійкості до впливу перешкод відповідно до ГОСТ Р 51522 для обладнання класу А. що входить в комплект поставки. Прилад відповідає вимогам по стійкості до впливу перешкод відповідно до ГОСТ Р 51522 для обладнання класу А. що входить в комплект поставки. Прилад відповідає вимогам по стійкості до впливу перешкод відповідно до ГОСТ Р 51522 для обладнання класу А.
Основні особливості модуля аналогового виведення ОВЕН МУ110-8І

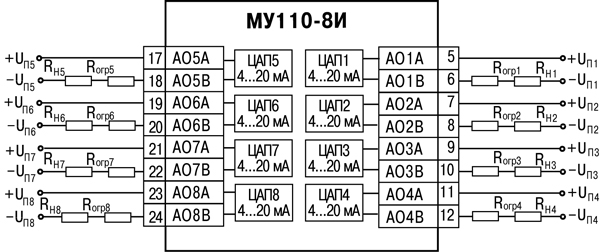

- 8 каналів аналогового виведення 4-20 мА
- Напруга живлення: ~ 220 В або = 24 В (універсальне джерело живлення)
Найменування | значення |
Напруга живлення: МУ110-224.8І | 90 ... 264 В змінного струму (номінальна напруга 220 В) частотою 47 ... 63Гц або 20 ... 375 В постійного струму (номінальна напруга 24 В) |
Споживана потужність, ВА, не більше | 6 |
Кількість аналогових вихідних елементів | 8 |
Тип аналогових вихідних елементів | ЦАП «параметр - струм 4 ... 20 мА» |
Основна приведена похибка ЦАП,%, не більше | ± 0,5 |
Опір навантаження, що підключається до виходу, Ом | 0 ... 1300 |
Діапазон напруг живлення виходу, В | 10 ... 36 |
Інтерфейс зв'язку з комп'ютером | RS-485 |
Максимальна швидкість обміну по інтерфейсу RS-485, б / с | 115200 |
Протокол зв'язку, який використовується для передачі інформації | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON |
Ступінь захисту корпусу | IP20 |
Габаритні розміри приладу, мм | 63х110х73 |
Температура оточуючого повітря | Від мінус 10 до +55 ° С; |
Гарантійний термін, років | 2 |
Умови експлуатації приладу
Прилад експлуатується при наступних умовах:
- закриті вибухобезпечні приміщення без агресивних парів і газів;
- температура навколишнього повітря від мінус 10 до +55 ° С;
- верхня межа відносної вологості повітря 80% при 25 ° С і більш низьких температурах без конденсації вологи;
- атмосферний тиск від 86 до 106,7 кПа.
