    Прилад призначений для вимірювання сигналів мостових тензометричних датчиків, перетворення даних вимірювань в значення фізичної величини і передачі результатів вимірювання в мережу RS-485. Прилад МВ110-224.1ТД має один вимірювальний канал для підключення одного тензодатчика. Прилад працює в мережі RS-485 за протоколами ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. Прилад не є Майстром мережі, тому мережа RS-485 повинна мати Майстер мережі, наприклад, ПК із запущеною на ньому SCADA-системою, контролер або регулятор. Як майстри мережі можуть використовуватися контролери ОВЕН ПЛК.

    Основні особливості модуля введення сигналів тензодатчиків

    • Прибор предназначен для измерения сигналов мостовых тензометрических датчиков, преобразования данных измерений в значение физической величины и передачи результатов измерения в сеть RS-485
    • Прибор МВ110-224.1ТД имеет один измерительный канал для подключения одного тензодатчика
    • Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON
    • Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. В качестве мастера сети могут использоваться контроллеры ОВЕН ПЛК и т.п.



    До приладу надається безкоштовний ОРС-драйвер і бібліотека стандарту WIN DLL, які рекомендується використовувати при підключенні приладу до SCADA-системам і контролерам інших виробників. Конфігурація модуля здійснюється за допомогою ПК через адаптер інтерфейсу RS-485 / RS-232 або RS-485 / USB (наприклад, ОВЕН АСЗ-М або АС4, відповідно) за допомогою програми «Конфігуратор М110», що входить в комплект поставки. ОВЕН МВ110-224.1ТД відповідає вимогам по стійкості до впливу перешкод відповідно до ГОСТ Р 51522 для обладнання класу А.



    Основні особливості модуля введення сигналів тензодатчиків МВ110-224.1ТД

    Кількість вимірювальних каналів: 1
    Напруга живлення ~ 220 В / = 24 В (універсальне джерело живлення)



    Найменування значення
    Напруга живлення приладу від 90 до 245 В змінного струму (номінальна напруга 220 В) частотою від 47 до 63 Гцілі від 20 до 60 В постійного струму (номінальна напруга 24 В)
    Споживана потужність, Вт, не більше 5
    Кількість вимірювальних каналів: МВ110-224.1ТД 1
    Розрядність АЦП, біт 24
    Схема підключення мостового тензодатчика чотири- або шестіпроводних
    Опір тензодатчика, Ом від 87 до 1000
    Максимальне навантаження (декількох паралельно підключених тензодатчиков) на один канал, Ом, не менше 87 (чотири датчика опором 350 Ом)
    Номінальна напруга живлення (збудження) тензодатчика від вбудованого джерела постійного струму, В 2,5 ± 5%
    Час оновлення даних вимірювань в каналі для МВ110-224.1ТД, мс, що не більше- в режимі з порушенням датчика постійною напругою - в режимі з порушенням датчика знакозмінною напругою 25 190
    Час встановлення робочого режиму (попереднє прогрівання), хв, не більше 20
    Максимальна швидкість обміну по інтерфейсу RS-485, біт / с 115200
    Максимальна довжина кабелю типу «кручена пара» для інтерфейсу RS-485, м, не більше 1200
    Протоколи зв'язку, що використовуються для передачі інформації ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
    Ступінь захисту корпусу: - з боку передньої панелі - з боку клемної колодки IP20IP00
    Напруга ізоляції гальванічної розв'язки при нормальних умовах, кВ, не менше: - між корпусом приладу і іншими ланцюгами - між ланцюгом вхідної напруги харчування ( Мережа 220В ) і іншими ланцюгами - між ланцюгом інтерфейсу RS-485 і вимірювальними ланцюгами 3,0 3,0 0,75
    Габаритні розміри приладу, ммМВ110-224.1ТД 63 × 110 × 74
    Маса приладу, кг, не болееМВ110-224.1ТД 0,25
    Середній термін служби, років 8

    Умови експлуатації приладу

    Прилад експлуатується при наступних умовах:

    • закриті вибухобезпечні приміщення без агресивних парів і газів;
    • температура навколишнього повітря від мінус 20 до +55 ° С;
    • верхня межа відносної вологості повітря 95% при 25 ° С і більш низьких температурах без конденсації вологи;
    • атмосферний тиск від 86 до 106,7 кПа.

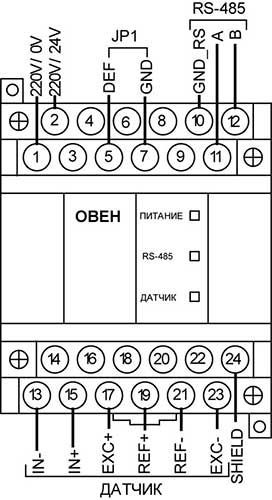

    Загальний креслення приладу МВ110-224.1ТД

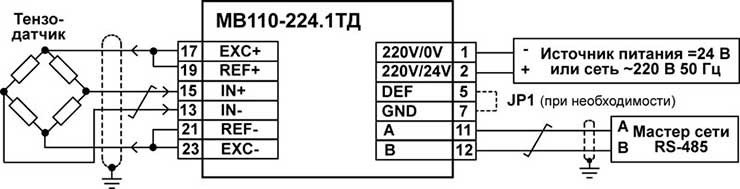

    Підключення до приладу МВ110-224.1ТД зовнішніх пристроїв
