    Прилад призначений для вимірювання сигналів мостових тензометричних датчиків, перетворення даних вимірювань в значення фізичної величини і передачі результатів вимірювання в мережу RS-485. Прилад МВ110-224.4ТД має чотири вимірювальних каналів для підключення чотирьох тензодатчиків. Прилад працює в мережі RS-485 за протоколами ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. Прилад не є Майстром мережі, тому мережа RS-485 повинна мати Майстер мережі, наприклад, ПК із запущеною на ньому SCADA-системою, контролер або регулятор. Як майстри мережі можуть використовуватися контролери ОВЕН ПЛК і т.п. До приладу надається безкоштовний ОРС-драйвер і бібліотека стандарту WIN DLL, які рекомендується використовувати при підключенні приладу до SCADA-системам і контролерам інших виробників. Конфігурація модуля здійснюється за допомогою ПК через адаптер інтерфейсу RS-485 / RS-232 або RS-485 / USB (наприклад, ОВЕН АСЗ-М або АС4, відповідно) за допомогою програми «Конфігуратор М110», що входить в комплект поставки. Прилад відповідає вимогам по стійкості до впливу перешкод відповідно до ГОСТ Р 51522 для обладнання класу А.



    Основні особливості модуля введення сигналів тензодатчиків МВ110-224.4ТД

    Кількість вимірювальних каналів: 4
    Напруга живлення: ~ 220 В / = 24 В (універсальне джерело живлення)



    Найменування значення
    Напруга живлення приладу від 90 до 245 В змінного струму (номінальна напруга 220 В) частотою від 47 до 63 Гц або від 20 до 60 В постійного струму (номінальна напруга 24 В)
    Споживана потужність, Вт, не більше 5
    Кількість вимірювальних каналів: МВ110-224.4ТД 4
    Розрядність АЦП, біт 24
    Схема підключення мостового тензодатчика чотири- або шестіпроводних
    Опір тензодатчика, Ом від 87 до 1000
    Максимальне навантаження (декількох паралельно підключених тензодатчиков) на один канал, Ом, не менше 87 (чотири датчика опором 350 Ом)
    Номінальна напруга живлення (збудження) тензодатчика від вбудованого джерела постійного струму, В 2,5 ± 5%
    Час оновлення даних вимірювань в каналі для МВ110-224.4ТД, мс, не більше
    - в режимі з порушенням датчика постійною напругою:
    включений один вимірювальний канал 130
    включені два вимірювальних канали 135
    включені три вимірювальних каналу 210
    включені чотири вимірювальних каналу 280
    - в режимі з порушенням датчика знакозмінною напругою
    включений один вимірювальний канал 260
    включені два вимірювальних канали 320
    включені три вимірювальних каналу 500
    включені чотири вимірювальних каналу 630
    Час встановлення робочого режиму (попереднє прогрівання), хв, не більше 20
    Інтерфейс зв'язку з Майстром мережі RS-485
    Максимальна кількість приладів, одночасно підключаються до мережі RS-485, не більше 32
    Максимальна швидкість обміну по інтерфейсу RS-485, біт / с 115200
    Максимальна довжина кабелю типу «кручена пара» для інтерфейсу RS-485, м, не більше 1200
    Протоколи зв'язку, що використовуються для передачі інформації ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
    Ступінь захисту корпусу: - з боку передньої панелі - з боку клемної колодки IP20 IP00
    Напруга ізоляції гальванічної розв'язки при нормальних умовах, кВ, не менше:
    - між корпусом приладу і іншими ланцюгами 3,0
    - між ланцюгом вхідної напруги харчування (Мережа 220В) і вимірювальними ланцюгами 3,0
    - між ланцюгом вхідної напруги харчування (Мережа 220В) і ланцюгом RS-485 1,5
    - між ланцюгом інтерфейсу RS-485 і вимірювальними ланцюгами 0,75
    Габаритні розміри приладу, мм 139 × 110 × 74
    Маса приладу, кг, не більше 0,42
    Середній термін служби, років 8

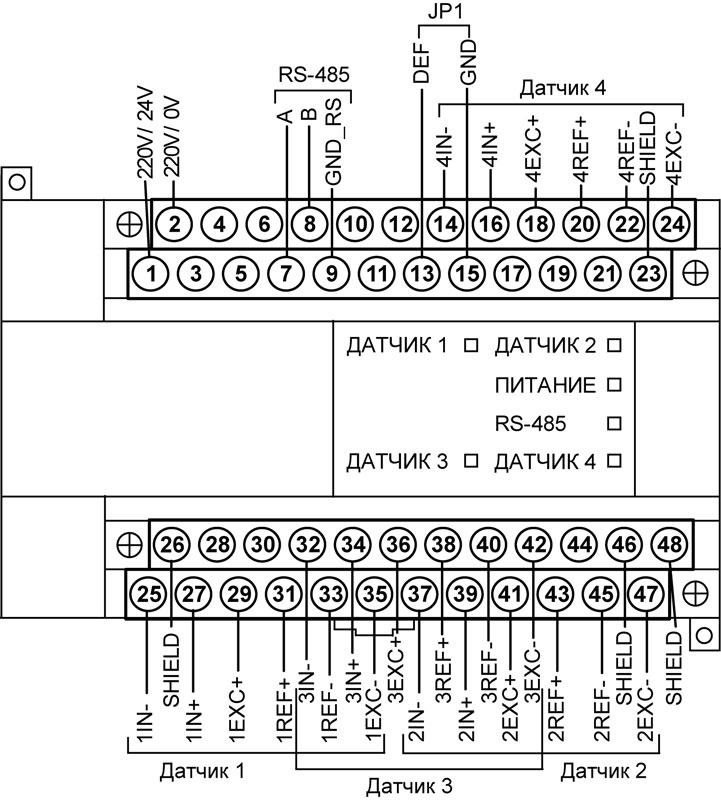

    Загальний креслення приладу МВ110-224.4ТД


    Загальний креслення приладу МВ110-224.4ТД

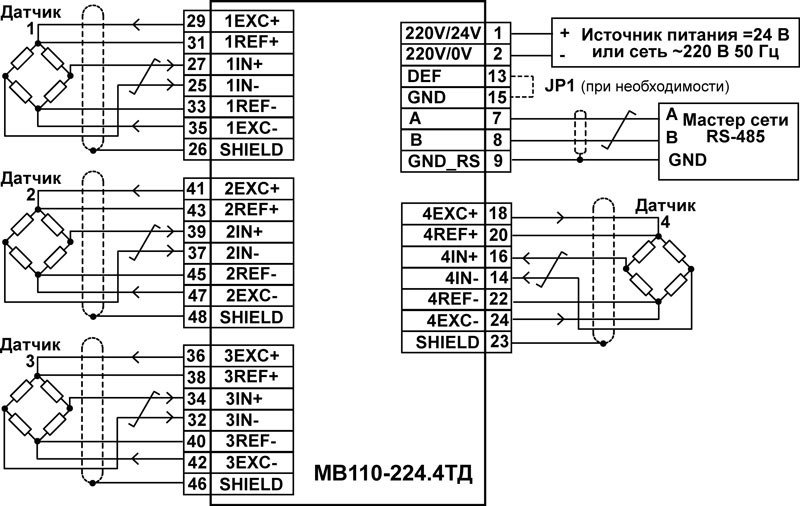

    Підключення до МВ110-224.4ТД зовнішніх пристроїв із застосуванням шестіпроводних схеми підключення до датчика і без використання заземлення
    Підключення до МВ110-224.4ТД зовнішніх пристроїв із застосуванням шестіпроводних схеми підключення до датчика і без використання заземлення
