    Датчики ОВЕН ПД100І моделей 115/175/185 / 125-2 являють собою перетворювачі тиску з вимірювальної мембраною з нержавіючої сталі AISI 316L, «польовим» корпусом, матричних РК-індикатором, з температурним діапазоном роботи від -20 до +70 ⁰С, кнопками для перенастроювання діапазону вимірювань до 1: 5 і коригування точки «нуля» до +20%. Датчики моделей ОВЕН ПД100І-1х5-2 призначені для застосування в складі систем автоматичного регулювання та керування в енергетиці, на об'єктах нафтогазового господарства, а також виробництвах, які перебувають у складних кліматичних або інших умовах, що вимагають застосування обладнання в «польовому» корпусі: газотранспортних і газорозподільних системах, нафтопромислах, об'єктах транспортування нафти, нафтопереробних заводах і виробництвах з агресивними середовищами. Перетворювачі ПД100І-РКІ оснащені високостабільним сенсором, вваренним в штуцер за допомогою лазерного зварювання. Для додаткового захисту від зовнішніх впливів плата перетворювача покривається неполімерізующімся компаундом. Датчики ПД100І моделей 115, 125, 175, 185 приєднуються до системи за допомогою штуцера з різьбленням: М20 × 1,5, G1 / 2, G1 / 2, G1 / 4 з «відкритою мембраною».



    Основні характеристики перетворювача тиску ОВЕН ПД100І моделі 115, 125, 175, 185:

    • Вимірювані тиску нейтральних до неіржавіючих сталей AISI 316L і AISI 304S середовищ:
      • ДІ (надлишкове): 0,01 / 0,04 / 0,1 / 0,25 / 0,6 / 1,0 / 4,0 МПа;
      • ДВ (вакуумметрическое): 0,01 / 0,04 / 0,1 МПа;
      • ДІВ (надлишково-вакуумметрическое): 0,03 / 0,1 / 0,3 / 0,5 / 0,8 / 2,4 МПа;
      • ТАК (абсолютне): 0,1 / 0,25 / 0,6 / 1,0 / 2,5 МПа.
    • Графічна поворотна матрична ЖК-індикація з регульованим підсвічуванням і лінійною шкалою.
    • Можливість перенастроювання діапазону вимірювань до 1: 5 і коригування точки 4 мА ( «нуля») з кнопок під індикатором «вгору» до 1/5 ВПИ.
    • Приєднання до процесу виконано без ущільнень - сенсор уварений в штуцер лазерним зварюванням.
    • Плата нормує перетворювача покрита неполімерізующімся компаундом.
    • Додаткова температурна похибка не більше 0,05% на 10 ⁰С в діапазоні від -40 до +80 ⁰С.
    • Вибір розмірності вимірюваної величини: МПа, кПа, Па,% ВПІ, мм вод. ст., м вод. ст., мбар, бар, psi, кгс / см2.
    • Перевантажувальна здатність - не менше 200% ВПІ.
    • Ступінь захисту корпусу - IP65.



    Найменування значення
    Вихідний сигнал постійного струму 4 ... 20 мА, 2-провідна схема
    Основна приведена похибка 0,25 або 0,5% ВПІ
    Діапазон робочих температур вимірюваного середовища -40 ... + 100 ° С
    Напруга живлення 14 ... 36 В постійного струму (номінальне значення 24В)
    опір навантаження 0 ... 1,0 кОм (в залежності від напруги живлення)
    Захист від подачі напруги харчування зворотної полярності є
    Мінімальний час установки вихідного сигналу, мс 200
    Величина струму індикації аварійного стану перетворювача настроюється 3,5 або 21,5 мА
    споживана потужність не більше 0,9 Вт
    Ступінь захисту корпусу IP65
    Стійкість до кліматичних впливів УХЛ3.1
    Діапазон робочих температур навколишнього повітря -40 ... + 80 ° С
    Атмосферний тиск робочий 66 ... 106,7 кПа
    Середній час напрацювання на відмову Проте 500 000 ч
    Середній термін служби 12 років
    Методика повірки КУВФ.406230.100 МП
    Вага без упаковки / в упаковці 2,5 кг / 3,0 кг
    Штуцер для підключення тиску M20 × 1,5 манометричної форми, G1 / 2 манометричної форми, G1 / 4 манометричної форми, G1 / 2 «відкрита мембрана».
    Тип електричного з'єднувача DIN 3852, DIN EN 837
    Габаритні розміри, мм (133х154х114) ± 1
    перевантажувальна здатність Проте 200% від ВПИ

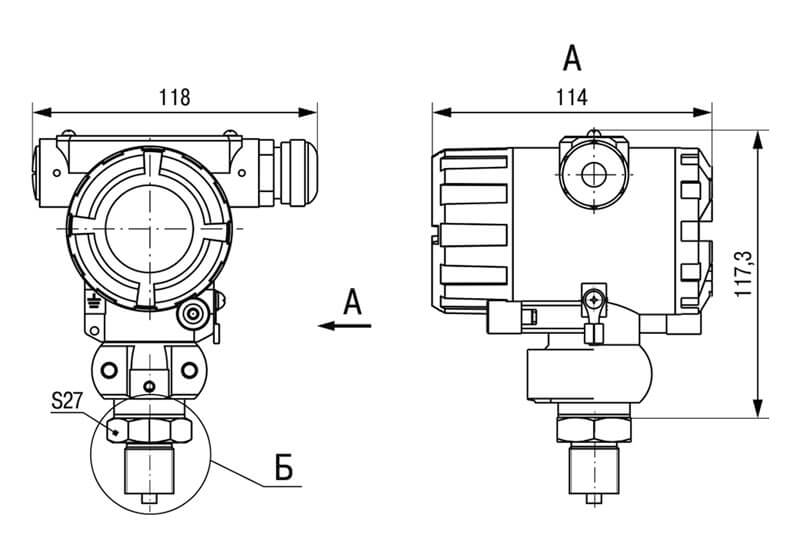

    Габаритні і приєднувальні розміри ПД100І (загальнопромислове виконання)

    Габаритні і приєднувальні розміри ПД100І (загальнопромислове виконання)

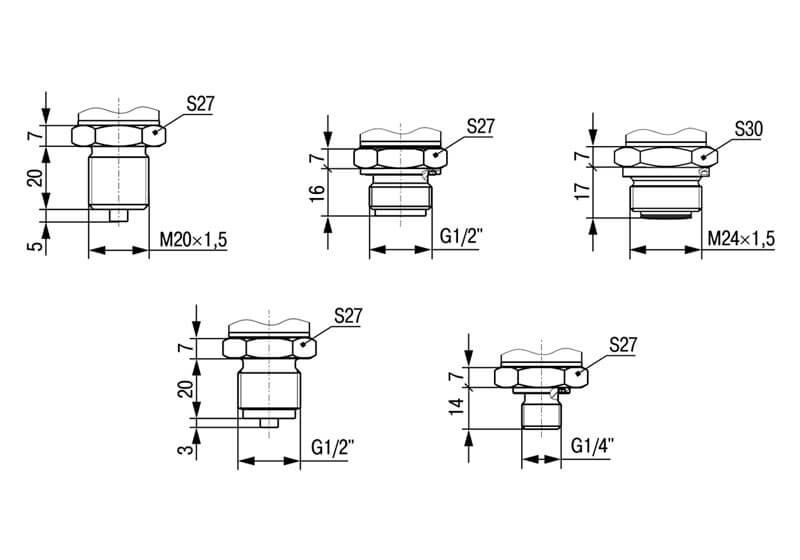

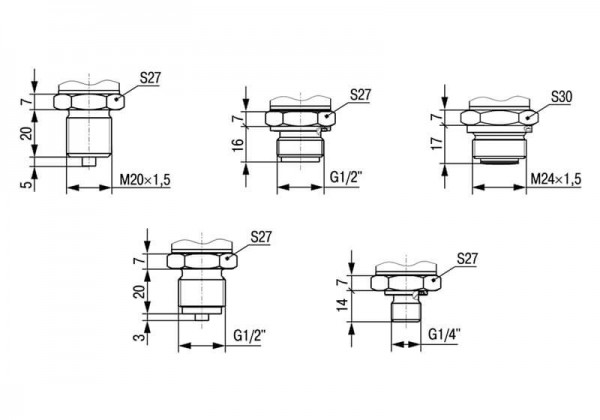

    Приєднувальні розміри (місце Б - зона штуцера) Приєднувальні розміри (місце Б - зона штуцера)

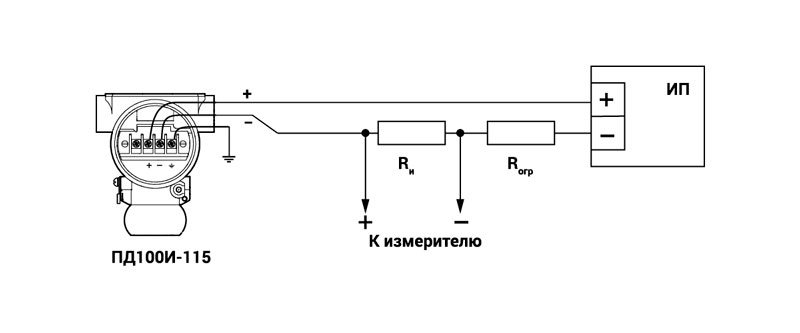

    Схема підключення ПД100І
