    Габарити ПД100-115Дат Габарити ПД100-115

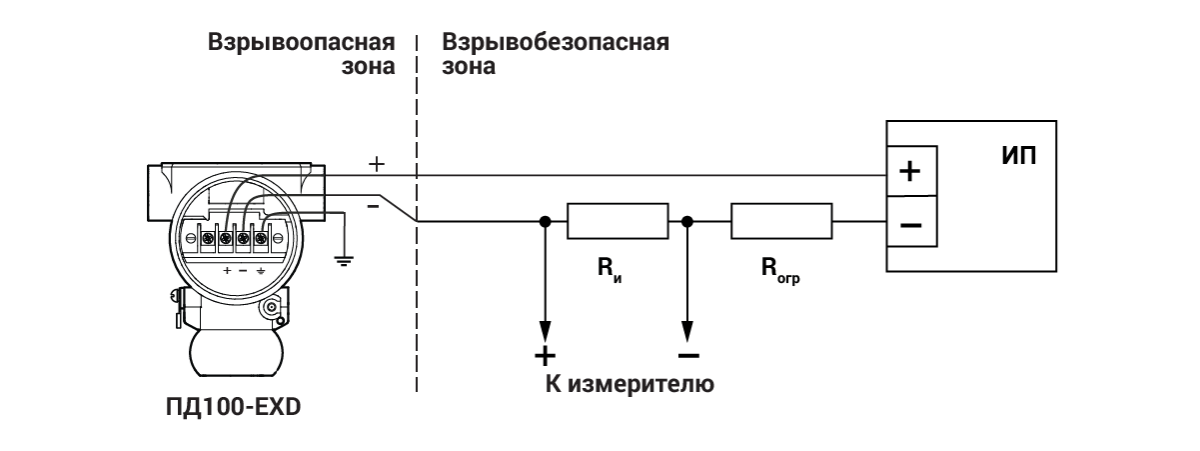

    Схема підключення ПД100-EXDчики ОВЕН ПД100 моделі 115-EXD виконані відповідно до вимог IEC 60079-0: 2011 і являють собою перетворювачі тиску з вимірювальної мембраною з нержавіючої сталі і «польовим корпусом» з кабельним введенням під гнучкий кабель 6 - 8 мм. Дана модель характеризується підвищеною стійкістю до експлуатації в важких умовах. Перетворювачі даної моделі призначені для систем автоматичного регулювання та керування в промисловості на основних і вторинних виробництвах, розташованих в складних кліматичних та інших умовах, що вимагають застосування обладнання в «польовому» корпусі: газотранспортних і газорозподільних системах, нафтопромислах, об'єктах транспортування нафти, НПЗ, об'єктах енергетики і т.п.



    Основні характеристики

    • Вимірювання надлишкового / надлишково-вакуумметричного / вакуумметричного / абсолютного тиску нейтральних до нержавіючої сталі AISI 316L (AISI 304S) середовищ (пар, вода, гази в тому числі природний, масло, слабоагресивні рідини і т.п.) в складних умовах експлуатації.
    • Перетворення тиску в уніфікований сигнал постійного струму 4 ... 20 мА.
    • Верхня межа вимірюваного тиску (ВПІ)
      • Надлишкового тиску (ДІ) - від 0,016 МПа до 25,0 МПа
      • Надмірно-вакуумметричного тиску (ДІВ) - від +/- 0,02 МПа до -0,1 + 2,4 МПа
      • Вакуумметричного тиску (ДВ) - від -0,025 МПа до -0,1 МПа
      • Абсолютного тиску (ДА) - від 0,1 МПа до 1,6 МПа.
    • Перевантажувальна здатність - від 200% ВПІ і вище.
    • Основна приведена похибка - 0,25; 0,5% ВПІ.
    • Вибухозахист «Вибухонепроникна оболонка» 1ExdIICT6Gb - опціонально.
    • Ступінь захисту корпусу та електрораз'ёма перетворювача - IP65.
    • Перешкодостійкість задовольняють вимогам до обладнання класу А по ГОСТ Р 51522.
    Найменування значення
    Вихідний сигнал постійного струму 4 ... 20 мА, 2-х дротова схема
    Виконання по вибухозахисту "Взиронепроніцаемая оболонка" 1Exd IICT6Gb
    Основна приведена похибка 0,25; 0,5% ВПІ
    Діапазон робочих температур вимірюваного середовища -40 ... + 100 ° С
    Напруга живлення 12 ... 36 В постійного струму
    опір навантаження 0 ... 1,0 кОм (в залежності від напруги живлення)
    споживана потужність не більше 0,8 Вт
    Ступінь захисту корпусу IP65
    Стійкість до кліматичних впливів УХЛ3.1
    Діапазон робочих температур навколишнього повітря -40 ... + 80 ° С
    Атмосферний тиск робочий 66 ... 106,7 кПа
    Середній час напрацювання на відмову Проте 500 000 ч
    Середній термін служби 12 років
    міжповірочний інтервал 2 роки
    Методика повірки КУВФ.406230.100 МП
    Вага без упаковки / в упаковці 1,0 кг / 1,5 кг
    Штуцер для підключення тиску M20х1,5
    Тип електричного з'єднувача Кабельний ввід в польовий корпус
