    ОВЕН ПЛК110 [M02] - лінійка програмованих моноблочних контролерів з дискретними входами / виходами на борту для автоматизації середніх систем. Оптимальні для побудови систем автоматизації середнього рівня і розподілених систем управління.

    застосування

    ОВЕН ПЛК110 [М02] застосовується для побудови розподілених систем управління і диспетчеризації з використанням як провідних, так і бездротових технологій:

    • У системах HVAC
    • У сфері ЖКГ (ІТП, ЦТП)
      • АСУ водоканалів
      • лінії по дерево- і металообробці (розпил, намотування і т.д.)
    • Для управління харчопереробної і пакувальними апаратами
    • Для управління кліматичним устаткуванням
    • Для автоматизації торгового обладнання
    • У сфері виробництва будівельних матеріалів
    • Для управління малими верстатами і механізмами



    Переваги ОВЕН ПЛК110 [М02]

    • Наличие встроенных дискретных входов/выходов на борту.
    • Скоростные входы для обработки энкодеров.
    • Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей.
    • Простое и удобное программирование в системе CODESYS v.2 через порты USB Device, Ethernet, RS-232 Debug.
    • Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS).
    • 4 последовательных порта (RS-232, RS-485) для:
      • увеличения количества входов-выходов;
      • управления частотными преобразователями;
      • подключения панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д.
    • Наличие двух исполнений по питанию (220 В и 24 В).



    Линейка ПЛК110[М02]

    Параметр

    ПЛК110-30[М02]

    ПЛК110-32[М02]

    ПЛК110-60[М02]

    Количество входов

    18

    18

    36

    Быстрых входов

    2

    2

    4

    Быстрых счетчиков

    2

    2

    4

    Энкодеров

    1 AB

    1 AB

    1 ABZ или 2 AB

    Количество выходов

    12

    14

    24

    Швидких виходів (для ПЛК110 з транзисторними виходами)

    4

    4

    4

    кількість портів
    RS-485

    2

    1

    2

    RS-232

    1

    1

    1

    RS-232-Debug

    1

    1

    1

    Ethernet 100 Base-T

    1

    1

    1



    Відмінності оновленої лінійки ПЛК110-24.30.Р-М [М02]

    • Збільшена частота процесора і об'єм пам'яті (ОЗУ і FLASH)
    • Збільшена швидкість опитування швидких дискретних входів (до 100 кГц).
    • Збільшена швидкість роботи швидких дискретних виходів (до 25 кГц).
    • Інтерфейси RS-232 приладу дозволяють здійснювати харчування підключених пристроїв.
    • Ведення архіву / зберігання рецептів на USB-носії.
    • Розширений температурний діапазон: від -40 до +55 ° С.



    Порівняльна таблиця ПЛК110 і ПЛК110 [М02]

    параметр

    ПЛК110

    ПЛК110 [М02]

    обчислювальні ресурси
    процесор 200 МГц 400 МГц
    ОЗУ 128 кбайт + 2 МБ (розмір heap варіюється) 128 кбайт + 3 МБ (розмір heap варіюється)
    FLASH-диск ПЛК 4 МБ 6 МБ
    Операційна система немає Тобто, EmbOS Segger - ОС реального часу
    інтерфейси RS-232RS-232 Debug RS-485 (1 або 2) Ethernet USB Device RS-232RS-232 Debug RS-485 (1 або 2) Ethernet USB Device USB Host
    Робота по бездротових мережах SMS, CSD, GPRS SMS, CSD, GPRS
    Харчування 5 В в RS-232 немає є
    Температурний діапазон експлуатації -10 ... + 50 ° C -40 ... + 55 ° C
    Джерело живлення для годинника RTC вбудований акумулятор замінна стандартна батарейка CR2032
    Джерело живлення для Retain вбудований акумулятор не потрібно, використовується MRAM
    Ведення архівів на USB Flash немає до 8 ГБ
    Швидкі входи Тобто, до 10 кГц Тобто, 100 кГц
    Швидкі виходи до 5 кГц до 25 кГц





    Технічні характеристики



    параметр

    Значення (властивості)

    ПЛК110-Х.30 [М02]

    ПЛК110-Х.32 [М02]

    ПЛК110-Х.60 [М02]

    Ресурси і додаткове обладнання

    центральний процесор RISC-процесор Texas Instruments Sitara AM1808
    Об'єм оперативної пам'яті (тип пам'яті) Програма користувача 1 Мб, дані програми користувача 128 кб, heap до 4 Мб в залежності від використання ресурсів (сокети, конфігурація і ін.) (SDRAM)
    Обсяг енергонезалежної пам'яті (тип пам'яті) 6 Мб доступно для зберігання файлів і архівів
    кількість гнізд

    30

    Обсяг Retain-пам'яті (тип пам'яті)

    16 кб (MRAM)

    живлення

    Номінальна напруга живлення:
    ПЛК110-24.Х.Х-Х

    12 або 24 В

    ПЛК110-220.Х.Х-Х

    120 або 220 В

    Споживана потужність, не більше:
    ПЛК110-24.Х.Х-Х

    28 Вт

    31 Вт

    ПЛК110-220.Х.Х-Х

    41 ВА

    45 ВА

    Параметри вбудованого джерела живлення:
    ПЛК110-24.Х.Х-Х Вихідна напруга дорівнює вхідному напрузі на клемах харчування ПЛК, струм не більше 630 мА;
    ПЛК110-220.Х.Х-Х Вихідна напруга 24 В ± 4%, струм не більше 400 мА

    Цифрові (дискретні) входи

    Кількість входів (з них швидкодіючих)

    18 (2)

    18 (2)

    36 (4)

    Тип входів по ГОСТ Р 51841-2001

    1

    Напруга «логічного нуля»

    - 3 ... 5 В

    Максимальний струм «логічного нуля»

    2 мА

    Напруга «логічної одиниці»

    15 ... 30 В

    Максимальний струм «логічної одиниці»

    9 мА (при 30 В)

    Мінімальна тривалість імпульсу, сприйманого дискретним входом:
    - для звичайних входів

    1,6 мс

    - для швидкодіючих

    5 мкс

    Підключаються вхідні пристрої - комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле і т.п.) - див. Малюнок "Схема підключення контактних датчиків (Sl-Sn) до входів ПЛК110" - трипровідні датчики, що мають на виході транзистор npn- або pnp-типу з відкритим колектором - дискретні сигнали з напругою від - 3 до 30 В

    Дискретні виходи (контакти електромагнітних реле ПЛК110-Х.Х.Р)

    Кількість релейних вихідних каналів

    12

    14

    24

    Максимальний струм, комутований контактами реле, не більше

    3 А

    Час перемикання контактів реле зі стану «лог. 0 »в« лог. 1 »і назад, не більше

    10 мс (виходи DО1 ... DО12)

    10 мс (виходи DО1 ... DО14)

    10 мс (виходи DО1 ... DО24)

    Сумарний максимальний струм навантаження групи реле:
    COM1-COM2

    3 А

    3 А

    3 А

    COM3

    3 А

    12 А

    3 А

    COM4

    3 А

    12 А

    3 А

    COM5

    12 А

    12 А

    2.5 А

    COM6

    12 А

    -

    6 А

    COM7-COM10

    -

    -

    12 А

    Механічний ресурс реле - не менше 300 000 циклів перемикань при максимальній комутованою нагрузке- не менше 500 000 циклів перемикань при комутації навантаження менше половини від максимальної

    Дискретні виходи (транзисторні ключі ПЛК110-Х.Х.К)

    Кількість транзисторних вихідних каналів, з них швидкодіючих

    12

    4

    14

    4

    24

    4

    Максимальний струм транзисторного виходу, не більше
    - для звичайних 400 мА (при напрузі не більше 30 В постійного струму - навантаження для категорії використання DC-13 по ГОСТ Р 50030.1-2000);
    - для швидкодіючих 400 мА (при напрузі постійного струму в діапазоні від 12 до 30 В, при цьому використовується зовнішнє джерело)
    Характеристики вбудованого вихідного захисного елемента для усунення неполадок, що виникають через комутації индуктивностей (TVS діод) SMBJ40A (напруга спрацьовування: від 44,4 до 49,1 В)
    Час перемикання транзисторного виходу зі стану «лог. 1 »в стан« лог. 0 », не більше
    - для звичайних

    5 мс (виходи DО5 ... DО12)

    5 мс (виходи DО5 ... DО14)

    5 мс (виходи DО5 ... DО24)

    - для швидкодіючих

    0,02 мс (виходи DО1 ... DО4)

    0,02 мс (виходи DО1 ... DО4)

    0,02 мс (виходи DО1 ... DО4)

    Інтерфейси зв'язку, кількість

    RS-485

    2

    1

    2

    RS-232

    ПЛК 110

    Схеми підключення:

    ПЛК110-30

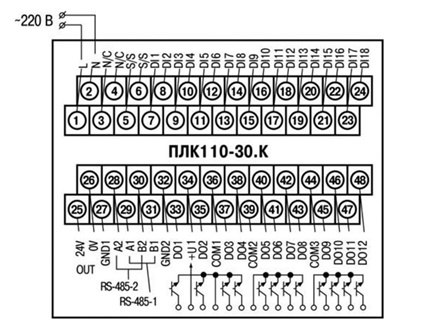

    ПЛК110-30-K
