Призначений для забезпечення редукування високого або середнього тиску, автоматичної підтримки середнього вихідного тиску на заданому рівні при зміні витрати і вхідного тиску газу і для автоматичного відключення подачі газу при аварійному підвищенні або зниженні вихідного тиску понад допустимі значення.
Розрахований на стійку роботу при впливі температури навколишнього повітря від -40 до + 60 ° С і відносній вологості до 95% при температурі + 35 ° С
Технічні характеристики
|
|
РДСК-50 |
РДСК-50М |
РДСК-50БМ |
| регульованому середовищі | природний газ ГОСТ 5542-87 газова фаза газу скрапленого по ГОСТ 20448-90 | ||
| Діапазон вхідного тиску, МПа | 0,05-1,2 | 0,05-1,2 | 0,4-1,2 |
| Діапазон настройки вихідного тиску, кПа | 10-1616-4040-100 | 10-1616-4040-100 | 270-300 |
|
Діапазон настройки пристрою, що вимикає, МПа: |
|||
| при підвищенні вихідного тиску | (1,2-1,5) вих. | (1,2-1,5) вих. | (1,2-1,5) вих. |
| при зниженні вихідного тиску | (0,3-0,5) вих. | (0,3-0,5) вих. | (0,3-0,5) вих. |
| Пропускна здатність при максимальному вхідному тиску, м³ / год | 650 | 1000 | 1200 |
| Нерівномірність регулювання,%, не більше | ± 10 | ± 10 | ± 10 |
|
Ду приєднувального патрубка, мм: |
|||
| входу | 32 | 32 | 32 |
| виходу | 50 | 50 | 50 |
| Будівельний розмір, мм | 230 | 230 | 230 |
| вид з'єднання | фланцеве по ГОСТ 12820-80 | ||
| Маса, кг, не більше | 6,5 | 6,5 | 6,5 |
Пристрій і принцип роботи

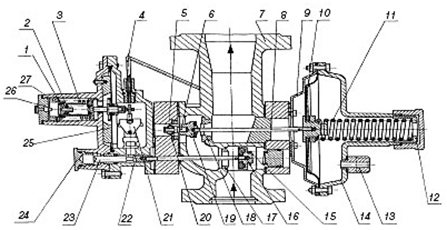

1, 27 - напрямна; 2, 3 - пружина; 4 - трубопровід; 5 - втулка; 6 - шток; 7 - корпус; 8 - шток; 9 - корпус; 10 - мембрана; 11, 15 - пружина; 12 - напрямна; 13 - штуцер; 14 - кришка; 16 - отсечной клапан; 17 - сідло отсечного клапана; 18 - сідло робочого клапана; 19 - робочий клапан; 20 - розвантажувальна мембрана; 21 - виконавчий механізм; 22 - відключає пристрій; 23 - шток; 24 - пробка; 25 - мембрана; 26 - пробка Регулятор (див. Малюнок) складається з безпосередньо регулятора тиску, автоматичного пристрою, що вимикає. РДСК-50 має додатково запобіжний скидний клапан, розташований в мембранному вузлі регулятора з налаштуванням 1,15 вих.
У корпусі 7 регулятора запресовані сідло 17 отсечного клапана 16 і сідло 18 робочого клапана 19. Робочий клапан за допомогою штока 8 з'єднаний з мембраною 10. У кришці 14 розташована пружина 11 настройки вихідного тиску. Відключає пристрій 22 має мембрану 25, з'єднану з виконавчим механізмом 21, який за допомогою рухомого фіксатора стопорить шток 23, фіксуючи відкрите положення клапана 16. Налаштування пристрою, що вимикає здійснюється пружинами 2 і 3.
Подається до регулятора газ високого тиску, проходячи через зазор між робочим клапаном і сідлом, редукується до середнього і надходить до споживача. Імпульс вихідного тиску по трубопроводу надходить з вихідної трубопроводу в подмембранную порожнину, яка, в свою чергу, з'єднана трубопроводом з відключає пристроєм. У РДСК-50 імпульс від вихідного тиску подається в подмембранние порожнини регулятора і відключає пристрої через імпульсні трубки, розташовані всередині регулятора. При підвищенні або зниженні настроечного вихідного тиску понад заданих значень фіксатор зусиллям на мембрані 25 виводиться з зачеплення і клапан 16 перекриває сідло 17. Надходження газу припиняється. Пуск регулятора в роботу проводиться вручну після усунення причин, що викликали спрацьовування пристрою, що вимикає.
