Основні особливості модуля вводу аналогових сигналів МВ110-8A
- 8 універсальних каналів аналогового введення
- Типи вхідних сигналів: термоперетворювачі опору, термопари, уніфіковані сигнали напруги та струму (вимагають використання зовнішнього резистора 50 Ом), опір до 5 кОм
- Термопари: L, J, N, K, S, R, B, T, A-1, A-2, A-3
- Термоперетворювачі опору: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000
- Уніфіковані сигнали: 4-20 мА, 0-20 мА, 0-5 мА, +/- 50мВ, 0-1 В
- Напруга живлення: ~ 220 В або = 24 В (універсальне джерело живлення)
Модулі Мх110 орієнтовані в першу чергу на вітчизняного споживача
Мх110 є розробкою найбільшого вітчизняного виробника засобів промислової автоматизації - компанії ОВЕН. Все це означає:
- зручність придбання через широку дилерську мережу;
- детальну документацію повністю російською мовою;
- грамотну технічну підтримку і навчання;
| Найменування | значення |
| Напруга живлення: | від 90 до 264 В змінного струму (номінальна напруга 220 В) частотою від 47 до 63 Гц або від 20 до 375 В постійного струму (номінальна напруга 24 В) |
| Споживана потужність, ВА, не більше | 6 |
| Кількість аналогових входів | 8 |
| Час опитування одного входу *: | |
| термометри опору, з, не більше | 0,9 |
| термоелектричні перетворювачі і уніфіковані сигнали постійного напруги і струму, с, не більше | 0,6 |
| Межа основної зведеної похибки при вимірюванні:
термоелектричними перетворювачами,% термометрами опору і уніфікованими сигналами постійної напруги і струму,% |
± 0,5 ± 0,25 |
| Електрична міцність ізоляції ланцюгів, В | 1500 |
| Інтерфейс зв'язку з комп'ютером | RS-485 |
| Максимальна швидкість обміну по інтерфейсу RS-485, б / с | 115200 |
| Протокол зв'язку, який використовується для передачі інформації | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON |
| Ступінь захисту корпусу | IP20 з боку передньої панелі, IP00 з боку клемної колодки |
| Габаритні розміри приладу, мм, не більше | 63х110х73 |
| Маса приладу, кг, не більше | 0,5 |
| Середній термін служби, років | 10 |
| Середнє напрацювання на відмову, год, не менше | 50 000 |
| Примітка - * Опитування входів відбувається послідовно, тобто опитування восьми входів займе час, що дорівнює сумі опитувань входів з 1 по 8. | |
Використовувані на вході сигнали постійного струму, напруги та опору
| Найменування | Діапазон вимірювань, % | Значення одиниці молодшого розряду, од. вим. | Межа основної зведеної похибки,% |
| Дискретні датчики з виходом типу «сухий контакт» | |||
| датчики контактні | 0 і 100 | Не встановлюється | ± 0,25 |
| Сигнал постійної напруги | |||
| від мінус 50 до 50 мВ | 0 ... 100 | 0,1 | ± 0,25 |
| уніфіковані сигнали | |||
| від 0 до 1 В | 0 ... 100 | 0,1 | ± 0,25 |
| від 0 до 5 мА | 0 ... 100 | 0,1 | ± 0,25 |
| від 0 до 20 мА | 0 ... 100 | 0,1 | |
| від 4 до 20 мА | 0 ... 100 | 0,1 | |
| резистивні датчики | |||
| Резистивний (від 25 до 900 Ом) | від 2,8 * до 100 | 1 | ± 0,25 |
| Резистивний (від 25 до 2000 Ом) | від 1,26 * до 100 | 1 | |
| Примітка - * Діапазон опору від 0 до 25 Ом сприймається приладом як коротке замикання датчика. | |||
Використовувані на вході первинні перетворювачі
| Найменування | Діапазон
вимірювань, оС |
Значення одиниці молодшого
розряду, оС |
Межа основної зведеної похибки,% |
| Термоперетворювачі опору | |||
| Cu 50 (a = 0,00426 оС -1) | -50 ... + 200 | 0,1 | ± 0,25 ± 0,25
|
| 50М (a = 0,00428 оС -1) | -200 ... + 200 | 0,1 | |
| Pt 50 (a = 0,00385 оС -1) | -200 ... + 850 | 0,1 | |
| 50П (a = 0,00391 оС -1) | -240 ... + 1100 | 0,1 | |
| Cu 100 (a = 0,00426 оС -1) | -50 ... + 200 | 0,1 | |
| 100М (a = 0,00428 оС -1) | -200 ... + 200 | 0,1 | |
| Pt 100 (a = 0,00385 оС -1) | -200 ... + 850 | 0,1 | |
| 100П (a = 0,00391 оС -1) | -240 ... + 1100 | 0,1 | |
| Ni 100 (a = 0,00617 оС -1) | -60 ... + 180 | 0,1 | |
| Pt 500 (a = 0,00385 оС -1) | -200 ... + 850 | 0,1 | |
| 500П (a = 0,00391 оС -1) | -250 ... + 1100 | 0,1 | |
| Cu 500 (a = 0,00426 оС -1) | -50 ... + 200 | 0,1 | |
| 500М (a = 0,00428 оС -1) | -200 ... + 200 | 0,1 | |
| Ni500 (a = 0,00617 оС -1) | -60 ... + 180 | 0,1 | |
| Cu 1000 (a = 0,00426 оС -1) | -50 ... + 200 | 0,1 | |
| 1000М (a = 0,00428 оС -1) | -200 ... + 200 | 0,1 | |
| Pt 1000 (a = 0,00385 оС -1) | -200 ... + 850 | 0,1 | |
| 1000П (a = 0,00391 оС -1) | -250 ... + 1100 | 0,1 | |
| Ni 1000 (a = 0,00617 оС -1) | -60 ... + 180 | 0,1 | |
| ТСМ гр. 23 | -50 ... + 200 | 0,1 | |
| термоелектричні перетворювачі | |||
| TХК (L) | -200 ... + 800 | 0,1 | ± 0,5 |
| TЖК (J) | -200 ... +1200 | 0,1 | |
| TНН (N) | -200 ... + 1300 | 0,1 | |
| TХА (К) | -200 ... + 1360 | 0,1 | |
| Tпп (S) | -50 ... + 1750 | 0,1 | |
| Tпп (R) | -50 ... + 1750 | 0,1 | |
| Tпр (В) | +200 ... +1800 | 0,1 | |
| Tвр (А-1) | 0 ... +2500 | 0,1 | |
| Tвр (А-2) | 0 ... +1800 | 0,1 | |
| Tвр (А-3) | 0 ... +1800 | 0,1 | |
| TМК (Т) | -250 ... + 400 | 0,1 | |
| Примітки
Для роботи з приладом можуть бути використані тільки ізольовані термопари з незаземленими робочими спаями. |
|||
Умови експлуатації приладу
Прилад експлуатується при наступних умовах:
- закриті вибухобезпечні приміщення без агресивних парів і газів;
- температура навколишнього повітря від мінус 10 до +55 ° С;
- верхня межа відносної вологості повітря 80% при 25 ° С і більш низьких температурах без конденсації вологи;
- атмосферний тиск від 86 до 106,7 кПа.
Прилад працює в мережі RS-485 за протоколами ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. Тип протоколу визначається приладом автоматично. Прилад не є Майстром мережі, тому мережа RS-485 повинна мати Майстер мережі, наприклад, ПК із запущеною на ньому SCADA-системою, контролер або регулятор. Як Майстри мережі можуть використовуватися контролери ОВЕН ПЛК і т.п. До приладу надається безкоштовний ОРС-драйвер і бібліотека стандарту WIN DLL, які рекомендується використовувати при підключенні приладу до SCADA-системам і контролерам інших виробників. Конфігурація приладу здійснюється на ПК через адаптер інтерфейсу RS-485 / RS-232 або RS-485 / USB (наприклад, ОВЕН АСЗ-М або АС4, відповідно) за допомогою програми «Конфігуратор М110», що входить в комплект поставки.

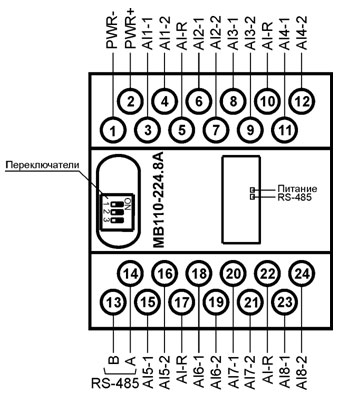

Схеми підключення:
Схемы подключения датчиков различных типов
 |
 |
| Схема подключения термометра сопротивления | Схема подключения термоэлектрического преобразователя |
 |
 |
| Схема подключения активного датчика с выходом в виде напряжения -50.0…50.0 мВ или 0…1.0 В | Схема подключения активного датчика с токовым выходом 0…5.0, 0…20.0 или 4…20.0 мА |
 |
 |
| Схема подключения датчика положения резистивного типа 0…900 Ом или 0…2000 Ом | Схема подключения дискретных датчиков «сухие контакты» |
