Прилад призначений для управління за сигналами з мережі RS-485 за допомогою комутації вбудованих транзисторних вихідних елементів для управління виконавчими механізмами. Вбудовані ВЕ можуть працювати в режимі ШІМ. МУ110 працює в мережі RS-485 за протоколами ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. МУ110 не є Майстром мережі, тому мережа RS-485 повинна мати Майстер мережі, наприклад, ПК із запущеною на ньому SCADA-системою, контролер або регулятор. До МУ110 надається безкоштовний ОРС-драйвер і бібліотека стандарту WIN DLL, які рекомендується використовувати при підключенні приладу до SCADA-системам і контролерам інших виробників. Конфігурація МУ110 здійснюється на ПК через адаптер інтерфейсу RS-485 / RS-232 або RS-485 / USB (наприклад ОВЕН АСЗ-М або АС4) за допомогою програми «Конфігуратор М110», що входить в комплект поставки. Прилад відповідає вимогам по стійкості до впливу перешкод відповідно до ГОСТ Р 51522 для обладнання класу А.
Основні особливості модуля дискретного виводу ОВЕН МУ110-8К
- 8 каналів дискретного виводу
- Типи вихідних елементів: К - транзисторна оптопара, відкритий колектор, групова розв'язка, 400мА, = 60 В
- Можливість видачі ШІМ-сигналу з будь-якого виходу
- Напруга харчування *: ~ 220 В або = 24 В (універсальне джерело живлення)
| Найменування | значення |
| Напруга живлення: | |
| МУ110-224.8К | 90 ... 264 В змінного струму частотою 47 ... 63Гц або 20 ... 375 В постійного струму (номінальна напруга 24 В) |
| Споживана потужність, ВА, не більше | 6 |
| Кількість дискретних вихідних елементів | 8 |
| Інтерфейс зв'язку з комп'ютером | RS-485 |
| Максимальна швидкість обміну по інтерфейсу RS-485, б / с | 115200 |
| Протокол зв'язку, який використовується для передачі інформації | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON |
| Ступінь захисту корпусу | IP20 |
| Габаритні розміри приладу, мм | 63х110х73 |
| Маса приладу, кг, не більше | 0,5 |
| Середній термін служби, років | 8 |

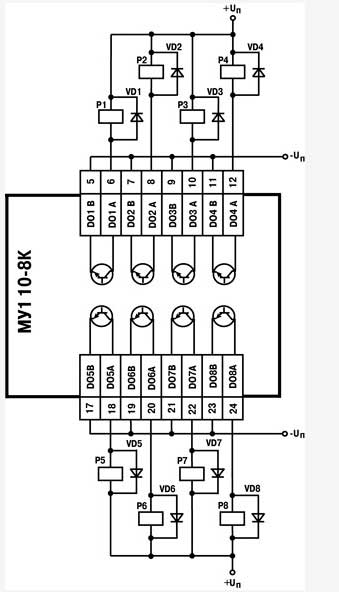

Параметри дискретних ВЕ
| Позначення / Найменування | комутований струм |
| Оптопара транзисторная npn типу, відкритий колектор | 400мА при напрузі не більше 60 В постійного струму |
Умови експлуатації приладу
Прилад експлуатується при наступних умовах:
- закриті вибухобезпечні приміщення без агресивних парів і газів;
- температура навколишнього повітря від мінус 10 до +55 ° С;
- верхня межа відносної вологості повітря 80% при 25 ° С і більш низьких температурах без конденсації вологи;
- атмосферний тиск від 86 до 106,7 кПа.
